- - Kenapa Vout 10,65
V tidak saturasi pada percobaan inverting dengan Rf = 35kΩ?
+Vsat
adalah nilai batasan maksimum bagi Vout. Misalnya +Vsat 12 V maka Vout tidak
bisa melebihi dari +Vsat, jika Vout melebihi maka Vout akan dipotong nilainya
sesuai batasan maksimal dari +Vsat yang telah ditentukan.
-Vsat adalah nilai batasan minimum bagi Vout. Misalnya
-Vsat -12 V maka Vout tidak bisa melebihi dari -Vsat, jika Vout melebihi maka
Vout akan dipotong nilainya sesuai batasan minimum dari -Vsat yang telah
ditentukan.

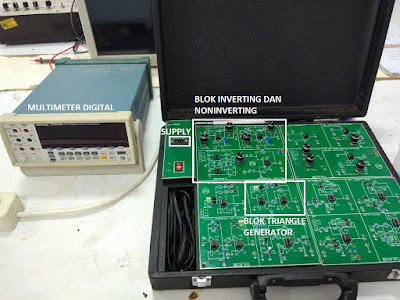

Pada
percobaan inverting amplifier input DC, disaat menggunakan Rf = 35kΩ dan Vin =
-3V didapatkan Vout sebesar 10,65V. Diketahui
juga dari percobaan dengan Rf dan Vin yang berbeda didapatkan -Vsat = -9,8V dan
+Vsat = 11,22V. Jadi dapat disimpulkan bahwa op-amp pada rangkaian ini telah di
set -Vsat dan +Vsat nya demikian. Kenapa Vout 10,65 V tidak saturasi
dikarenakan 10,65V belum melewati batas maksimum dari +Vsat 11,22V. Oleh karena
itu nilai yang ditampilkan sesuai dengan perbesarannya.
