Modul 2 Mikro Laporan Akhir 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen  [kembali]

1. Arduino uno

2. Motor DC

3. Potensiometer

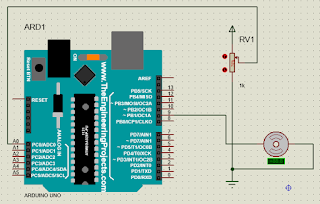

2. Rangkaian Simulasi  [kembali]

3. Flowchart [kembali]

4. Listing Program [kembali]

byte pot= A0;

byte motor= 9;



int nilai;

int output;



void setup(){

  pinMode(motor, OUTPUT);

  Serial.begin(9600);

}

void loop(){

  nilai= analogRead(pot);

  output= map(nilai, 0, 1023, 0, 255);



  analogWrite(motor, output);



  Serial.print("potensiometer: ");

  Serial.print(nilai);

  Serial.print("  ");

  Serial.print("output: ");

  Serial.print(output);

  delay(200);

  Serial.print("\n");

}

5. Video [kembali]

Prinsip kerja

Rangkaian menggunakan potensiometer sebagai pengatur kecepatan motor, output potensiometer berupa sinyal analog dihubungkan ke pin ADC A0 pada arduino. Lalu pin pwm (~) pada arduino dihubungkan ke motor dc. Motor akan berputar dengan cepat apabila potensiometer di geser ke arah VCC dan berputar lambat apabila di geser ke arah ground karen resistansinya lebih besar.

6. Kondisi [kembali]

1.      Bagaimana pengaruh potensiometer terhadap kecepatan motor?

Jawab:

Potensiometer merupakan sebuah resistor variabel yang nilai resistansinya dapat di atur dengan cara memutar tuasnya. Nilai resistansi pada potensiometer akan semakin besar jika diputar ke arah ground dan semakin kecil jika diputar ke arah vcc. Pada rangkaian ini potensiometer berpengaruh terhadap kecepatan motor. Semakin besar nilai potensiometer maka semakin kecil nilai resistansinya sehingga kecepatan motor akan menjadi lebih cepat, sebaliknya semakin kecil nilai potensiometer maka semakin besar nilai resistansinya sehingga kecepatan motor menjadi lebih lambat.



2.      Bagaimana cara menghubungkan kaki kaki potensiometer?

Jawab:

Potensiometer memiliki 3 kaki, yaitu kaki yang akan dihubungkan ke vcc, ground, dan outputnya. Kaki 1 atau 3 bisa dihubungkan ke vcc atau ke ground salah satunya. Apabila kaki 1 dihubungkan ke vcc, maka kaki 3 dihubungkan ke ground, sebaliknya apabila kaki 3 dihubungkan ke ground, maka kaki 1 dihubungkan ke vcc. Selanjutnya kaki 2 dihubungkan ke yang akan menerima output berupa nilai resistansi dari potensiometer. Nilai resistansi pada potensiometer ini akan semakin besar ketika diputar/digeser ke arah kaki yang dihubungkan ke ground dan akan semakin kecil ketika diputar/digeser ke arah kaki yang dihubungkan ke vcc.



7. Link Download [kembali]
Rangkaian Simulasi disini.
Video simulasi disini.
Listing Program disini.
HTML disini.
