modul ii laporan akhir percobaan 2

[KEMBALI KE MENU UTAMA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

1. Jurnal[kembali]

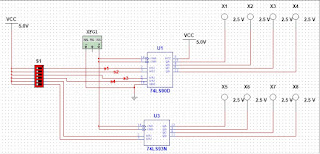

2. Rangkaian[kembali]

3. Video Rangkaian[kembali]

4. Analisa[kembali]

1.       Analisa kedua ic yang digunakan (datasheet), apakah sama dengan hasil percobaan yang dilakukan?

IC 74LS90D

Ditinjau dari datasheetnya, logic diagram dari IC 74LS90D adalah seperti gambar di bawah ini,

Dari logic diagram diatas terlihat bahwa IC 74LS90D terdiri dari 3 buah JK Flip Flop dan 1 buah SR Flip Flop dimana terdapat 2 input untuk clocknya. Kemudian juga terdapat input untuk set dan reset, kedua input ini dihubungkan dengan gerbang logika NAND. Reset pada flip flop di IC 74LS90D ini terlihat bahwa aktif low sehingga jika diberikan input 0 akan terjadi reset dan semua outputnya menjadi 0. Untuk mengaktifkan reset pada IC ini didapatkan dari input 1 1 pada gerbang NAND (MR₁ dan MR₂) sehingga menghasilkan output 0 yang akan diteruskan menjadi input pada reset flip flop.

Pada logic diagram di atas input MR1 dan MR2 sama dengan input B0 dan B1 pada rangkaian. Pada saat melakukan percobaan disaat kondisi B0 dan B1 diberikan input 1 1, IC 74LS90D menjadi off. Saat diberikan input selain 1 1 pada B0 dan B1 rangkaian akan menghasilkan output berupa counter up 0-9. Jadi, terlihat bahwa percobaan yang dilakukan sesuai dengan datasheet pada IC 74LS90D.

IC 7493N

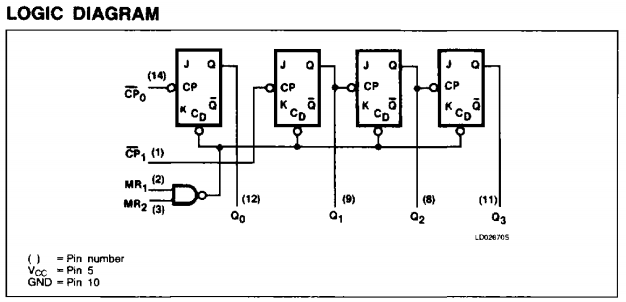

             Berdasarkan datasheet IC 7493N berikut logic diagramnya

Dari logic diagram diatas terlihat bahwa IC 7493N terdiri dari 4 buah JK Flip Flop yang terdapat 2 input untuk clocknya. Kemudian untuk input reset flip flop dihubungkan dengan gerbang logika NAND. Reset pada flip flop di IC 7493N ini terlihat bahwa aktif low sehingga jika diberikan input 0 akan terjadi reset dan semua outputnya menjadi 0. Untuk mengaktifkan reset pada IC ini didapatkan dari input 1 1 pada gerbang NAND (MR₁ dan MR₂) sehingga menghasilkan output 0 yang akan diteruskan menjadi input pada reset flip flop.

Pada logic diagram di atas input MR1 dan MR2 sama dengan input B4 dan B5 pada rangkaian. Pada saat melakukan percobaan disaat kondisi B4 dan B5 diberikan input 1 1, IC 7493N menjadi off. Saat diberikan input selain 1 1 pada B4 dan B5 rangkaian akan menghasilkan output berupa counter up 0-15. Jadi, terlihat bahwa percobaan yang dilakukan sesuai dengan datasheet pada IC 7493N.
